KHP186礦用運輸送機綜合保護裝置
1、主要用途及適用范圍：
KHP186礦用帶式輸送機保護裝置適用于煤礦井下有甲烷和煤塵爆炸的危險環境或地面嚴酷環境。用于單條普通皮帶輸送機的起/?？刂坪推C(jī)沿線故障的監測和保護。

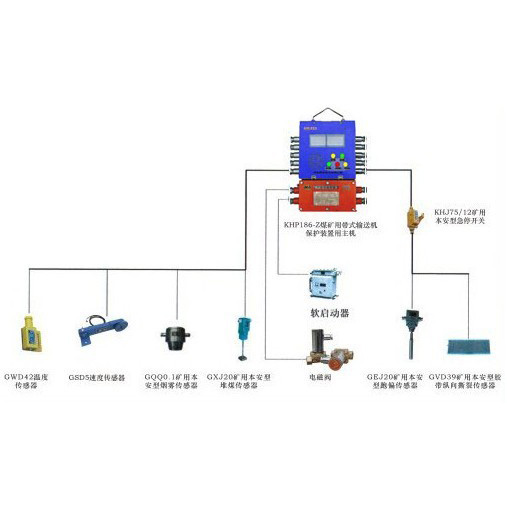

KHP186-Z礦用帶式輸送機保護裝置用主機（以下簡稱主機）配以各種保護傳感器以及驅動裝置等相應設備，組成礦用帶式輸送機的保護裝置。實現對皮帶輸送機的預告、起車、停車、緊急停車、滅火灑水等控制；當皮帶機沿線發生跑偏、急停、斷帶、打滑、堆煤、煙霧、撕裂、超溫等故障時，裝置進行語音報警、液晶顯示，并終止帶式輸送機的運行。
2、產品特點
a) 具有體積小、重量輕、結構簡單、密封性能好、維護方便。
b) 主機采用液晶顯示，人機對話合理，操作方便。
c) 傳感器大部分采用單片機控制，控制性能比較優越，響應速度快。
主要技術性能和技術參數
1、工作電壓：AC127V
2、整機功耗不大于100W。
3、報警聲級不低于85dB(A)。
4、基本功能
a) 打滑保護特性：
當輸送帶速度在10s內均在（50～70)%Ve(Ve為額定帶速)范圍內，或輸送帶速度≤50% Ve時，或輸送帶速度≥110% Ve時，裝置應報警，同時中止帶式輸送機的運行。對于帶式輸送機正常起動和停止造成的速度變化，不應有保護動作。
b) 堆煤保護特性：
在2秒內連續檢測到堆煤超過預定位置時，應報警，同時中止帶式輸送機的運行。其保護動作時所需作用于煤位傳感器受力點的正向力不大于9.8N。
c) 跑偏保護特性：
當運行的輸送帶發生跑偏時，裝置應報警，同時中止帶式輸送機的運行；保護動作所需作用于跑偏傳感器中點正向力為（20～100）N。
d) 超溫灑水保護特性：
在測溫點溫度傳感器的測溫頭測到的溫度超過設定值（42±2）oC時裝置應報警，中止帶式輸送機運行，同時能啟動防爆電磁閥，噴水降溫。
e) 煙霧保護特性：
連續30s內，當被監測的環境中煙霧濃度≥0.1mg/m3時，裝置應報警，中止帶式輸送機的運行。
f) 撕裂保護特性：
當運行的輸送帶縱向撕裂時，裝置應報警，同時中止帶式輸送機的運行。
g) 雙向急停開關保護特性：
雙向急停開關在任何一邊的拉線上施加（60±12）N的力時，雙向急停開關能中止帶式輸送機的運行，并能自鎖和復位。
h) 裝置能控制皮帶的起/停，同時皮帶起動時有相應的語音提示。裝置具有皮帶速度（m/s)、 皮帶故障如堆煤、打滑、跑偏、超溫、煙霧、撕裂，急停等顯示功能，具有相應的皮帶故障語音報警功能。
